Distribuidor de 6 salidas Modelo SCS-6

REF: 349826
Disponibilidade:

Sem Stock
Wishlist
Comparar

Distribuidor de 6 salidas Modelo SCS-6

€8,90 c/ Iva

Sem Stock

Comparar

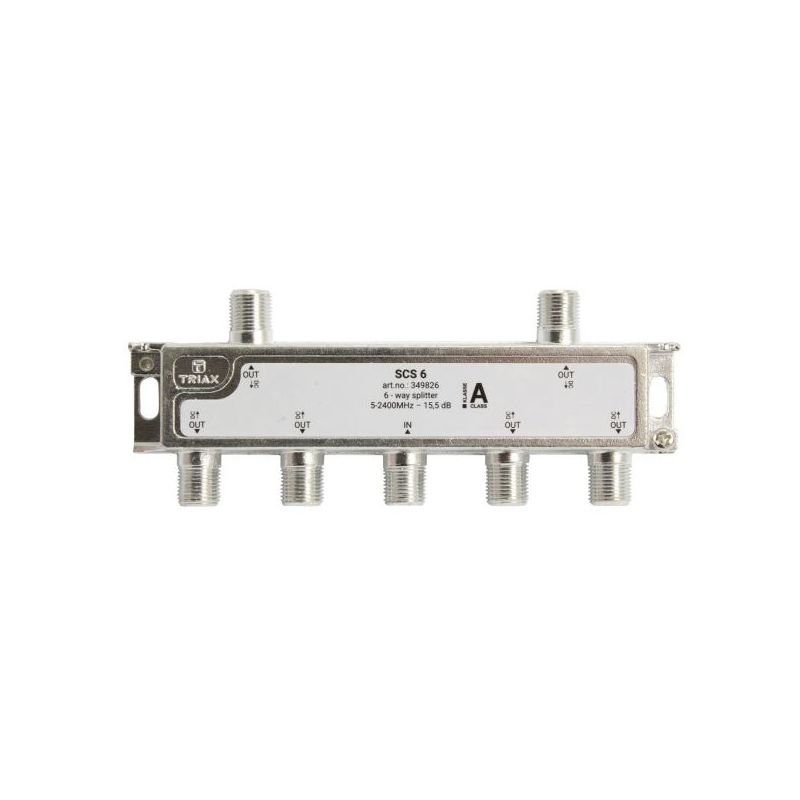

SCS 6 – divisor de 6 vias

Divisor coaxial TRIAX ideal para redes de distribuição SAT-IF e MATV.

Recursos

  • Faixa de frequência 5-2400 MHz
  • DC passa por diodos de todas as saídas
  • Alta proteção contra ruído de entrada, como o irradiado por LTE móvel
  • Estanho fundido sob pressão de alta qualidade (Sn) revestido com placa inferior de blindagem de solda
  • Terminais de grampo de aterramento
  • Anteriormente triax-349806
REF: 349826 Categoria:

ALCANCE DE FREQUÊNCIA

Alcance de frequência 5 … 2400 MHz



OPERACIONAL

Aplicativo SAT-IF, MATV 2,4 Ghz + DC (saída-> entrada)
Eficiência de triagem EN50083-2 (Classe A)
DC Passthrough Sim (máx. 0,5A / 24V)
Certificação EN 50581: 2012 (RoHS II)
Ambiente Interior
Temperatura – operacional -30… + 60 ° C



PERDA

Perda de inserção (in-out) 5-40 Mhz 10,8 dB
Perda de inserção (in-out) 40-1000 Mhz 11,5 dB
Perda de inserção (entrada e saída) 1000-2150 MHz 15,5 dB
Perda de inserção (in-out) 2150-2400 Mhz 16,5 dB



ISOLAMENTO

Isolamento (tap-tap) 5-40 MHz 25 dB
Isolamento (tap-tap) 40-1000 MHz 25 dB
Isolamento (tap-tap) 1000-2150 MHz 23 dB
Isolamento (tap-tap) 2150-2400 MHz 23 dB



PERDA DE RETORNO

Perda de retorno (entrada e saída) 5-40 MHz 9,0 dB
Perda de retorno (entrada e saída) 40-1000 MHz 13,0 dB
Perda de retorno (entrada e saída) 1000-2150 MHz 12,5 dB
Perda de retorno (entrada e saída) 2150-2400 MHz 12,0 dB



CONECTORES

Número de entradas 1
Número de saídas 6
Tipo de Conector F-feminino (IEC 61 169-24)



MECÂNICO

Material Principal Zinco fundido sob pressão / banhado a Sn
Embalagem Polybag
QTD de embalagem 1
Altura do Produto 47 mm
Largura do Produto 118 mm
Profundidade do Produto 17 mm
Altura da embalagem 0,125 m
Largura da Embalagem 0,070 m
Profundidade da embalagem 0,020 m
Volume de Embalagem 0,000 m3
Peso líquido 0,087 kg
Peso Tara 0,003 kg
Peso total 0,090 kg



ELÉTRICO

Impedância 75 Ω



SHIELDING

Eficiência de blindagem VHF / UHF > 85 dB
