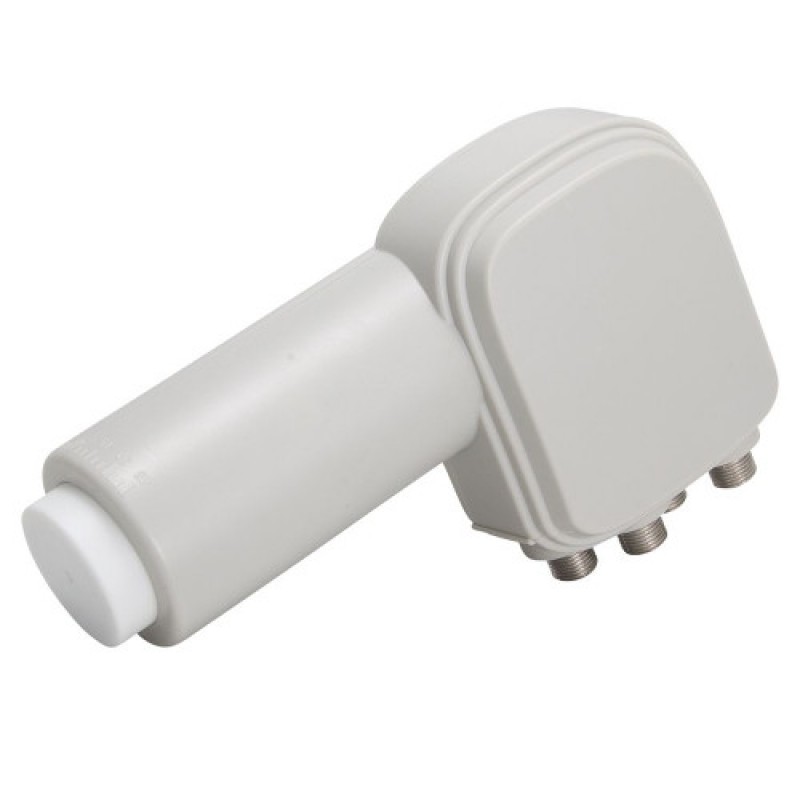

Este Triax TIQD Quad LNB cinzento claro é um Quad LNB universal, com 4 saídas. Este LNB fino pode ser utilizado em vários sistemas de receção de TV por satélite, baseados num carril multifeed. O desempenho deste pequeno LNB é excelente, ou seja, baixo ruído e baixo ruído de fase. Além disso, o consumo de energia do LNB é muito baixo.
A cobertura do LNB é à prova de intempéries; este Triax TIQD Quad LNB pode ser utilizado em qualquer condição climática.
Parâmetros técnicos Triax TIQD Quad LNB
- Tipo LNB: Quad
- Conector tipo: conector F (fêmea)
Fase de ruído
- 1 kHz (temperatura ambiente): -50 dBc/Hz
- 10 kHz (temperatura ambiente): -75 dBc/Hz
- 100 kHz (temperatura ambiente): -95 dBc/Hz
Alcance LNB
- Gama de frequência de entrada (banda baixa): 10,7 – 11,7 GHz
- Intervalo de frequência de entrada (banda alta): 11,7 – 12,75 GHz
- Gama de frequência de saída (banda baixa): 950 – 1.950 MHz
- Gama de frequência de saída (banda alta): 1.100 – 2.150 MHz
- Frequência LO (banda baixa): 9,75 GHz
- Frequência LO (banda alta): 10,6 GHz
Apresentações LNB
- Máx. nível espúrio: -60 dBm
- Rejeição de imagem (min.): 40 dB
- VSWR de saída: 2,1:1
- Feedhorn F/D @ 11,7: 0,615
- Ave. ganho de nivelamento (segmento de 26 MHz): 1,0 dB
- Ave. ganho de conversão: 64 dB
- Min. ganho de conversão (temperatura ambiente): 50 dB
- Figura de ruído (máx.): 0,3 dB
- Cross.Pol.-Isolamento: 25 dB
Energia
- Impedância: 75Ω
- Tensão vertical CC: 10,5 – 14,5 VCC
- Tensão horizontal CC: 15,5 – 21,0 VCC
- Consumo de energia CC: 190 mA
- Intervalo de temperatura (em funcionamento): -40 até +60 °C
Físico
- Cor: RAL7035 (cinza claro)
- Alimentador de diâmetro: Ø 40 mm
- Dimensões (lxpxb): 137 x 97 x 59 mm
- Peso: 206 gramas
